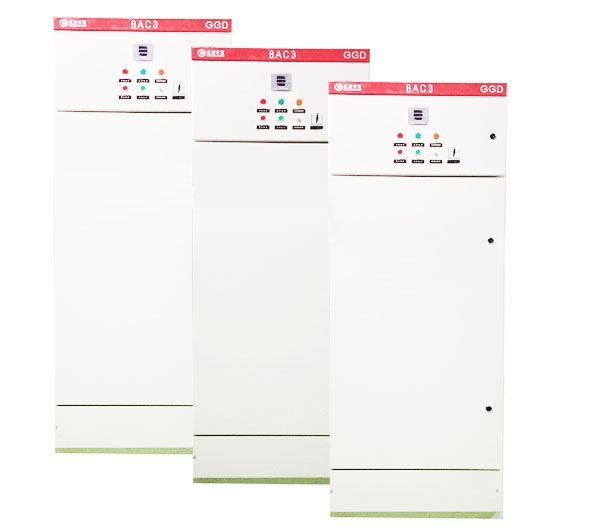

​GGD型交流低压成套开关设备

来源:      发布时间:2017/12/15 11:50:37     点击率:4409

GGD型交流低压成套开关设备产品介绍



一、 概述

GGD型交流低压成套开关设备(以下简称低压开关柜)适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统,作为动力、照明及配电设备的电能转换、分配与控制只用。

GGD型交流低压开关柜本着安装、经济、合理、可靠的原则设计。产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便,系列性、实用性强,结构新颖、防护等级高等特点。该产品是我国组装式固定面板低压配电柜的代表之一。

GGD型交流低压开关柜符合IEC439《低压成套开关设备和控制设备》, GB7251.1《低压成套开关设备和控制设备》


二、正常使用条件

1.环境温度-5℃~+40℃。24h内的平均温度不得高于+35℃。

2.户内安装使用,使用地点的海拔高度不得超过2000m.

3.相对湿度在最高温度为+40℃不超过50%,在较低温度时允许有较大的相对湿度。(列如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

4.设备安装时与垂直面的倾斜度不超过5°。

5.设备应安装在无剧烈震动和冲击的地方,以及不足使电器元件收到腐蚀的场所。



用户有特殊要求是可与生产厂协商解决。


三、结构特点

1. GGD型交流低压配电柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,构架零件及专用配套零件由型钢定点生产厂家配套供货,以保证柜体的精度和质量。

通用柜的零部件按模块原理设计,并有20模的安装孔,通用系数高。可以使工厂实现预生产,既缩短了生产制造周期,也提高了工作效率。

2. GGD柜设计时充分考虑到柜体运行中散热问题,在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排除,而冷风不断的由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,打到散热目的。

3.GGD柜按现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分分割尺寸,使柜体美观大方,面目一新。

4.柜门用转轴式活动铰链与构架相连,安拆卸方便。门的折边处均嵌有一根山型橡塑条,关门时门与构架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。

5.装有电器元件的仪表门选用多股软铜线与构架相连,柜内的安装件与构架间用滚花螺钉连接,整柜构成完整的接地保护回路。

6.柜体表面可选用环氧喷粉处理,其附着力好,质感好。整柜呈现亚光色调,避免了炫目效应,为值班人员创造了较舒适的视觉环境。

7.柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,规定的四角装有吊环,用于起吊和装运。

8.柜体的防护等级为IP30,用户也可根据使用环境的要求在IP20~IP40间选择。
