照明配电箱、计量箱、控制箱、动力配电箱产品介绍

一、 产品概述XM/XMJ/XL

配电箱分照明配电箱和动力配电箱，是配电系统的末级设备，适用于三项交流50Hz,额定电压220V/380V，额定电流800A以下的三相四线制电力系统，作为接受电能和分配电能之用。主要用于各种民建住宅、厂矿、企业、商店、旅馆、机场、车站（港口）、机关等场所，作为照明配电、移动用电设备及电能计量的线路中的过载、短路、漏电保护及线路转换之用。产品具有安全性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖，防护等级高等特点。

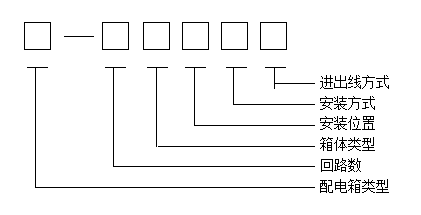

二、 型号说明

配电箱类型：XM照明配电箱；XL动力配电箱

回路数：根据用户要求进行配置

箱体类型：M—位数型；Z—综合型

安装位置：N—户内安装；W—户外安装

安装方式：X—悬挂式；R-嵌入式

进出线方式：XX—下进下出；XS—下进上出；SX—上进下出；SS—上进上出

三、配电箱结构说明

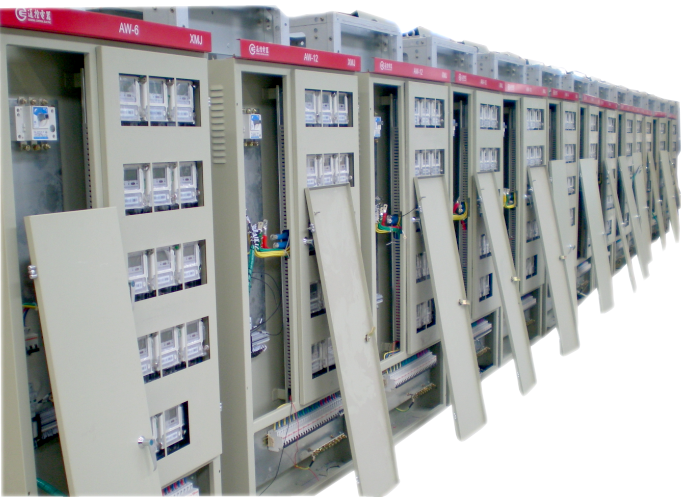

1.照明配电箱结构说明

位数型配电箱：箱体采用优质钢板，厚度不低于1mm，表面静电喷塑防锈处理；面板采用透明PC门和白色ABS门组成，白色ABS门采用阻燃ABS材料，负荷IEC60695-2-1标准，透明门采用PC聚碳酸酯材料。面板厚度不低于1.5mm;绝缘防护等级可达到IP4X。

综合型配电箱：箱体由优质冷轧钢板折剪成型焊接而成，采用酸洗、磷化工艺处理后，进行静电喷塑。箱体由壳体、箱门、安全隔板、元件安装板组成。箱门通过暗铰链与壳体练成一体，可开启大于90度转动灵活；元件安装板通过焊接在箱体的螺栓与壳体连接，电器元件和零地排安装于元件安装板上；安全隔板支撑于元件安装板之上，满足电器元件和零地排的安全防护间隔。箱体由专用接地点、接地标志，箱内的电器组件的金属支架均满足技术条件规定的接地，且同时与专门的接地导体可靠连接，构成安装的接地保护电路。绝缘防护等级不低于：IP3X。

2. 动力配电箱结构说明

箱体由优质冷轧钢板折剪成型焊接而成，采用酸洗、磷化工艺处理后，进行静电喷塑。箱体内两侧焊有固定的安装角钢，角钢上有模数排列的安装孔。箱内电器元件均安装在镀锌安装件上，然后固定在安装角钢上。该箱型为前开门，门打开后箱内全部元件敞露，便于检修维护。门与壳体均焊有接地螺钉，箱内的安装梁与壳体、门间用爪型垫圈连接，构成接地保护电路。

四、 技术参数

额定工作电压：AC380V/220V

额定工作频率：50Hz

额定工作电流等级：≤800A

绝缘防护等级：≥IP30

绝缘水平：
